Zigbee模块传输数据的单片机例程

一、概述

  其实Zigbee模块没有所谓的单片机例程，因为Zigbee模块是透明传输，一个板子发什么，下一个板子就原封不动的收到什么，其实就是单片机的串口收发程序。
  为了便于用户调试，建议：

• 1. 先把产品用有线的方法连通；
• 2. 按说明书设置Zigbee模块；
• 3. 用Zigbee模块直接代替有线，用户不需要改动单片机程序的；

  当然，有一个单片机例程，可以便于用户验证设计， 点击下载单片机例程源码。

  更详细单片机例程可前往工程师博客了解。

二、Zigbee模块例程详解

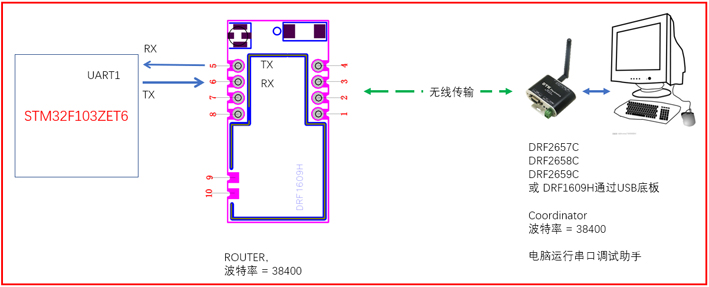

• 1. 硬件构成


• 2，串口接收软件流程：
  • （1）：TIMER3每毫秒进一次中断；
  • （2）：串口中断设置为每收到一个字节就中断，在串口中断里，把数据收下来并保存；
  • （3）：如果超过6MS没有收到新的串口数据，则认为当前数据包接收完毕；


• 3，项目软件流程：
  • （1）：单片机上电，先读取Zigbee模块参数，记下来短地址；
  • （2）：单片机每隔1秒发送一串数据，最后2个字节每次加1；
  • （3）：如果单片机收到数据，则在原数据的后面 + 2个字节的短地址 + 2个字节的顺序号，发回去；


• 4，项目是用STM32Cube自动产生的，用户通过STM32Cube很容易改成其它STM32单片机。

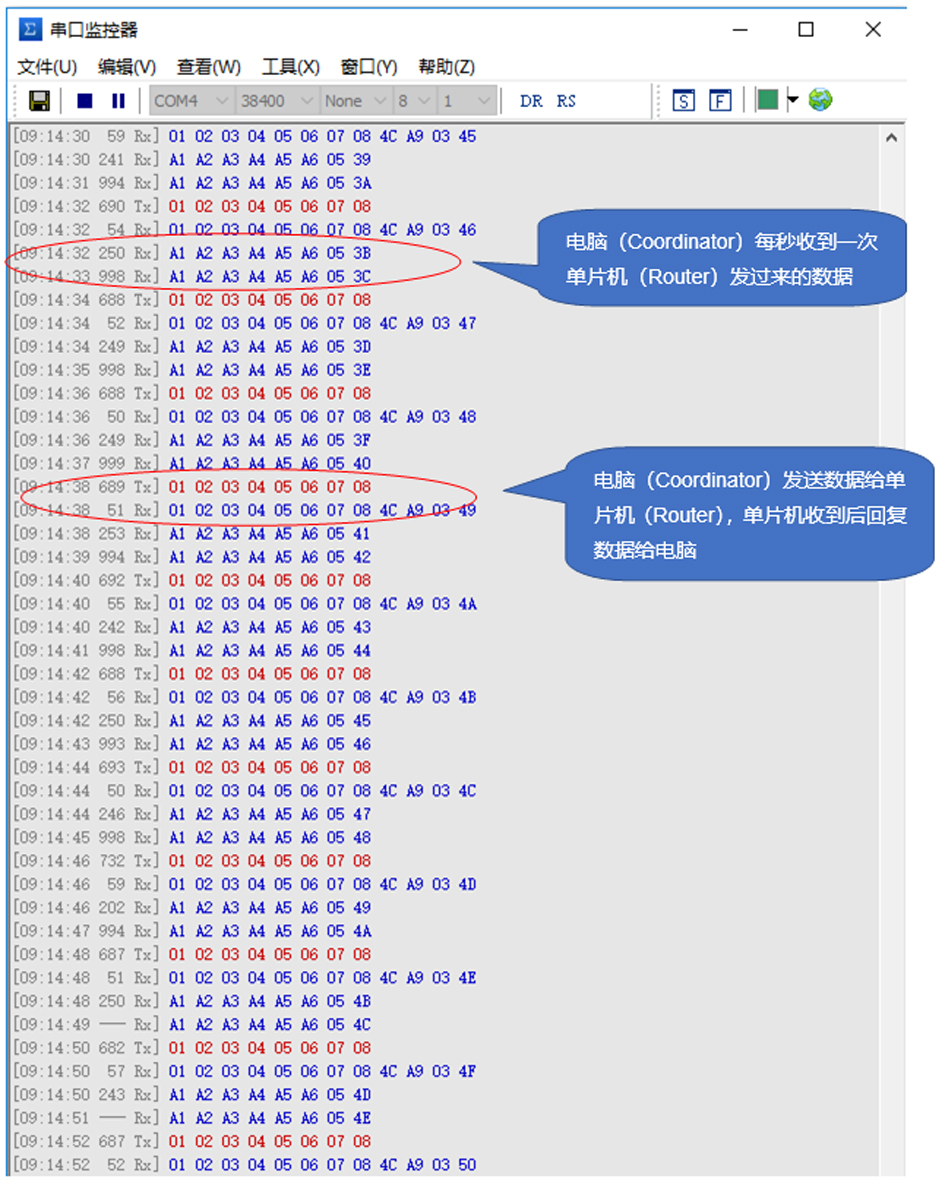

• 在电脑端运行串口调试助手：
